｜抓漏技研｜何謂正水壓?負水壓?壁癌最佳處理攻略

建築物迎水面直接承受水壓, 一般稱為正水壓面;反之, 另一側為背水壓, 也稱為負水壓面。

由於建築物的許多病症多半出現在負水壓面, 而且迎水面時常無法做補救, 或是不便作處理,因此, 在負水壓側處理, 成為很重要的解決方案!

然而, 建築物所處部位不同, 其承受負水壓的狀態不同, 所面臨的問題是不一樣,本文將常見的問題, 整理歸納成三種型式, 並提出解決策略參考!希望有緣閱讀本文的朋友, 有所根據, 不再無所適從。

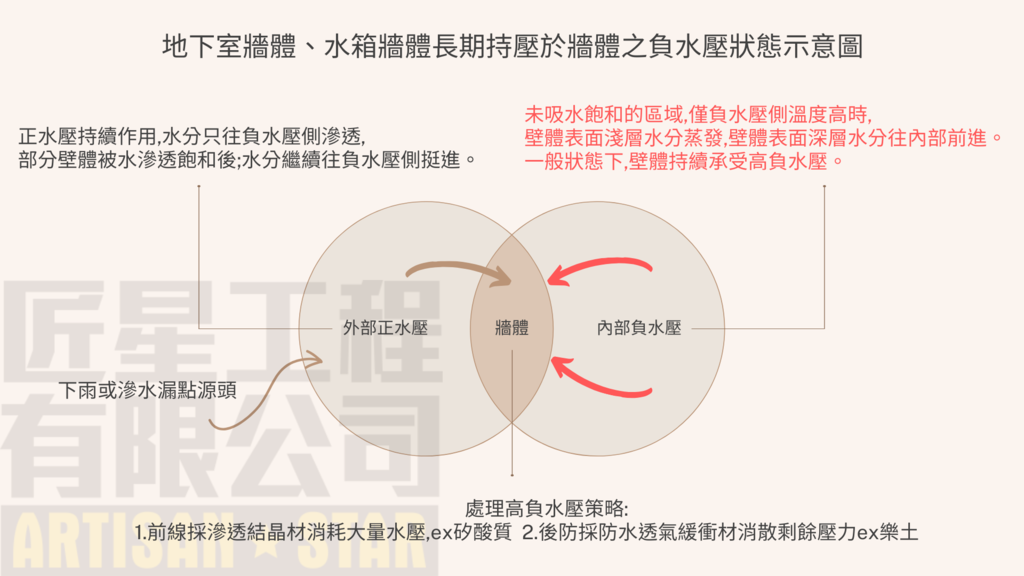

第一種型式

牆體迎水面持續承受水壓, 例如: 地下室牆體, 或是水箱的牆體。

特徵:

1. 正水壓持續作用不會卸除, 因此水分只會往負水壓側滲透,依牆體的抗滲能力不同, 正水壓側牆體被水滲透吸水飽和,然後水分再慢慢往負水壓側擴散。

2. 未吸水飽和的區域, 受到負水壓側內部環境溫度的影響,溫度比牆體高許多時, 牆體表面有水分蒸發行為;而牆體內部形成向內的孔隙蒸氣壓力, 與水壓做對抗,不過此現象通常出現在屋頂上的水箱,一般地下室牆體內外的溫差不會太大,因此內部壁體可真正承受高負水壓狀態。

處理策略:

對付高負水壓使用複層的消耗戰, 意即

1.先在負水壓側結構體上施作能抗高負水壓的材料,滲透結晶型材料能抵抗並消耗掉大部分的水壓。

2. 滲透結晶材料外側再施作防水透氣緩衝型材料,一方面能抵抗剩餘的水壓, 一方面可以消散孔隙裡的蒸氣壓。

3. 然而, 常見牆體施作時有缺陷或是裂縫,水分沿缺陷與裂縫通道流出時, 要先用灌注方式或是速凝水泥先止水,再來施作以上的兩個步驟, 才有效率。

第二種型式

牆體迎水面短暫承受水壓, 例如: 建築外牆體, 或是浴室的牆體。

特徵:

1. 正水壓只有在下雨或是浴室用水的狀態才會發生,水壓作用時, 水分部分被牆體表面材料阻擋反彈,

部分沿牆體垂流而下,部分才依牆體的抗滲能力往負水壓側滲透。

2. 雨停了或是浴室停止使用, 水壓消失後, 殘留在壁體裡的水分,吸附在水泥材質或是磚等多孔性材料內部, 很難脫除,水分在孔隙間連結的腔體內,隨著牆體內外的溫差, 在孔隙間跑動, 形成牆體病症的根源!

因此地表以上,建築物的問題主要是牆體裡孔隙的蒸氣壓力造成,並非真正的負水壓狀態。

處理策略:

對付孔隙蒸氣壓力使用大禹治水的戰術, 意即

1.採用兼具防水與透氣性能的材料,一方面能夠阻擋趁隙而入的水壓力,一方面又能消散氣候溫差所造成的孔隙蒸氣壓力,水分子變成水蒸氣時, 體積變大1000倍,因此孔隙蒸氣壓非常大, 常造成封閉負水壓側的材料被頂開,利用疏導的方式, 是解決這類問題最好的方法!

2. 然而, 常見牆體因窗戶開口裂縫或是其他因地震產生的裂縫,水分於下雨或用水時沿缺陷與裂縫通道流出時, 能於正水壓面做防水處理是最有效的方式,但通常事與願違, 必須從負水壓側施作,此時, 只要將裂縫修補就可以解決。

但牆體內裂縫的形式走向無法預測,一般為了不破壞牆體, 會用灌注方式來填補未知的裂縫,這是有效率的方式。

但不是每個病例都能夠成功, 當內部孔隙或是裂縫太大,很難用灌注方式做填補時,不得已才考慮將牆體表面砂漿剃除見結構體,將內部的問題重新修補完整,從根本解決問題。

第三種型式

其實是介於第一種與第二種形式之間的型態, 底板短暫承受水壓, 水滲入累積於板內下層,例如: 頂樓底板, 浴室底板, 陽台露台底板。

特徵:

1. 正水壓只有在下雨或是浴室用水的狀態才會發生,水壓作用時, 水分部分被底版表面材料阻擋反彈,部分沿底版表面流動,部分才依底版的抗滲能力往負水壓側滲透,然而往下滲透的水會重力累積於負水壓側。

2. 雨停了或是浴室停止使用, 水壓消失後, 殘留在底版裡的水分,吸附在水泥材質多孔性材料內部, 很難脫除,上層孔隙未飽和的水分在孔隙間連結的腔體內,隨著底版內外的溫差, 形成孔隙蒸氣壓在孔隙間跑動.下層孔隙因水分累積飽和,使得下層承受累積水深所造成的水壓力。

處理策略:

對付同時有低水壓以及孔隙蒸氣壓混合作用的戰術, 意即採用大禹治水疏導戰術為主, 複層消耗戰術為輔。

利用科學儀器混凝土水分計輔助, 了解混凝土表層4cm內的含水率,可以了解累積於下方孔隙吸水飽和的區域範圍,

1. 若含水率低於10%, 表示底版沒有孔隙含水飽和的區域,整個底版都是受孔隙蒸氣壓力影響,必須採取兼具防水透氣的緩衝材料來做,且依產生問題的部位局部處理可以有成效。

2. 若含水率高於10%, 表示接近表層已經有局部區域含水飽和,實際上, 這樣的水壓都非常低, 防水透氣的材料來做都足夠,但能以滲透結晶材料來輔助, 效果更好。然而請特別注意,當含水率高於10%有含水飽和區域時,負水壓側的施作要全面施作才有效,不然水分因重力的影響, 往沒有施作的弱面滲透,後續會在其他弱面產生問題。
