｜基礎技研｜電路｜水電｜居家簡易計算電器迴路

▲一個迴路 = 一個無熔絲開關 = 1P。

電流順序：插座 –> 電線 –> 無熔絲開關 –> 變電箱

迴路的計算，要從無熔絲開關反算回來，確保從插座到無熔絲開關的電流負載量都是OK。

▲插座

插座的規格大致上都是110V/ 15A（V = 伏特；A = 安培），建議直接配Panasonic。如果要升等，可以配醫療用插座（Panasonic和Cooper、Hubbell 都有出）。差別就是醫療用插座比較緊，插座公頭跟母頭咬合緊密。

▲線徑

建議最少要配2.0 mm單芯線。單芯線是一條粗粗的銅線，絞線是好幾根細銅線綑一起再包裹絕緣塑膠皮，由下表可以看到電流量：

線徑2.0 mm的單芯線 = 3.5mm絞線 = 附載電流19A < 無熔絲開關20A

▲安培

家電的貼紙會寫明需要使用的電規(V)和瓦數(W)。

舉例：吹風機為1200Ｗ／110V。

該吹風機需要的安培數 = 1200W 除以 110V = 11A。

▲串聯和並聯

範例：吹風機需要11安培、電毯需要2安培，在串聯和並聯的情況下，電線的承載量其實都是13A

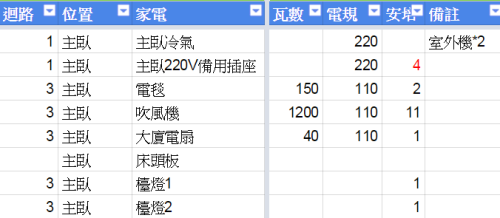

▲迴路計算

規則：

單一迴路總安培數 < 20A，盡量抓在16A上下，避免燒壞電線/開關。

110V和220V，不同電規須分開。

單一迴路的插座，盡量集中在同一區。

專用迴路如冷氣、音響須另外計算。

總迴路數 < = 電箱開關容量

計算結果：全室需要13個迴路以上。兩台室外機冷氣，水電師傅說需要配專迴。最後家裡配了20個迴路。實際使用的結果。
